Импульсные трубки Имплайн

Заказать импульсные трубки можно на сайте или в офисе нашей головной компании

АО «Трастинтек».



Уже более 1000 предприятий по всему миру используют трубки Имплайн.

Импульсные и транспортные трубки являются неотъемлемой составляющей большинства технологических систем КИП, аналитики и средств автоматизации. В российских климатических условиях предъявляются особые технологические требования относительно защиты линий от замерзания и поддержания необходимых температур для исключения возможности изменения каких-либо физических свойств транспортируемой среды.

В случае работы со взрывоопасными средами, эксплуатации импульсных или транспортных трубок во взрывоопасных зонах необходимо обеспечение дополнительных требований безопасности. Для обеспечения безотказной работы технологических систем используемые трубки должны соответствовать всем предъявленным требованиям и иметь высокую надежность при эксплуатации. Это широкое поле задач может решаться посредством применения термоизолированных импульсных трубок Имплайн.



14 причин выбрать трубки Имплайн:

• изготавливаются под конкретную задачу;
• быстрый и легкий монтаж;
• сниженные затраты на монтаж (дешевле классической изоляции на 20-30%);
• поставляются с электрообогревом, с водо- парообогревом, без обогрева и с термоизоляцией;
• не требуют обслуживания;
• энергоэффективность;
• повышенная надежность и безопасность для всей системы в целом в течение всего срока эксплуатации (защита от механических повреждений, износа и коррозии);
• поддержание температуры от + 5 ^оС…205 ^оС;
• максимальная температура среды +260 ^оС (возможно исполнение до +600 ^оС);
• температура монтажа от -50 ^оС, эксплуатации от -70 ^оС;
• взрывозащищенные комплекты для сращивания, ввода и разветвления;
• большой ассортимент материалов трубок;
• надежность;
• эстетичность.



Применение

Термоизолированные импульсные трубки Имплайн с обогревом обеспечивают защиту от замерзания и необходимое поддержание температуры рабочей среды в импульсных, пробоотборных и технологических трубках различных аналитических и контрольно-измерительных систем. Они используются для подсоединения к датчикам давления, потока, уровня, к анализаторам и исполнительным механизмам. Жесткая эластомерная оболочка обеспечивает превосходную защиту от абразивного истирания, механических повреждений, воздействия многих химических веществ и высоких температур.

Термоизолированные импульсные трубки Имплайн представляют собой экономичную альтернативу установке обогрева и изоляции на объекте. Применение данных трубок обеспечивает безотказное функционирование КИПиА и является логическим продолжением комплексной системы защиты и обогрева.

Спектр решаемых задач:

• защита от замерзания;
• поддержание заданной температуры процесса;
• предотвращение конденсации и кристаллизации рабочей среды;
• контроль вязкости;
• поддержание температуры газовых потоков выше точки росы;
• защита персонала от воздействия высоких температур.



Применение в промышленности:

• нефте- и газодобыча;
• нефте- и газопереработка;
• химическая промышленность;
• энергетика;
• бумажно-целлюлозная промышленность;
• фармацевтика;
• пищевая промышленность;
• судостроение;
• морские платформы.

Термоизолированные в заводских условиях гибкие трубки являются современным решением данных задач и по большинству параметров превосходят существующие традиционные решения, устанавливаемые в полевых условиях.



Руководство по выбору термоизолированных импульсных трубок Имплайн

С электрообогревом

Диапазон температуры поддержания рабочего процесса:

• IMPL01 — от +5 до +65 ^oС (максимальная температура рабочей среды 85 ^oС);

• IMPL02 — от +5 до +125 ^oС (максимальная температура рабочей среды 250 ^oС);

• IMPL03 — от +5 до +150 ^oС (максимальная температура рабочей среды 250 ^oС);

• IMPL04 — от +5 до +205 ^oС (максимальная температура рабочей среды 260 ^oС).



С электрообогревом для высокотемпературных систем

Температура поддержания рабочего процесса:

• IMPL11 — +5 ^oС (максимальная температура рабочей среды 280 ^oС);

• IMPL12 — +5 ^oС (максимальная температура рабочей среды 400 ^oС);

• IMPL13 — +5 ^oС (максимальная температура рабочей среды 600 ^oС).



С водо- парообогревом

Диапазон температуры поддержания рабочего процесса:

• IMPL21 — от +5 до +125 ^oС (максимальная температура рабочей среды 205 ^oС);

• IMPL22 — от +5 до +205 ^oС (максимальная температура рабочей среды 205 ^oС).



Без обогрева

Температура поддержания рабочего процесса:

• IMPL30 — максимальная температура рабочей среды 105 ^oС;

• IMPL31 — максимальная температура рабочей среды 205 ^oС;

• IMPL32 — максимальная температура рабочей среды 400 ^oС;

• IMPL33 — максимальная температура рабочей среды 600 ^oС.



Внешняя оболочка

Защита термоизоляции, трубок и других элементов Имплайн достигается благодаря применению наружной полимерной оболочки, полученной методом непрерывной экструзии. Стандартный материал наружной оболочки — термопластичный полиуретан TPU. Также в качестве материалов наружной оболочки по заказу могут применяться арктический термопласт ATP, высокотемпературный пластик HTJ, поливинилхлорид PVC, полиэтилен низкой плотности PЕ-LD, полиэтилен-этилен-винилацетат PEEVA.

Такого рода наружные оболочки обеспечивают термоизоляцию, защищают трубы и нагревательный кабель от климатических воздействий, агрессивных сред и механического повреждения.

На оболочку наносится печатная маркировка и информация о производителе.



Трубки

Система Имплайн включает в себя одну и более трубок различного диаметра, толщины стенок и длины. Стандартно в систему Имплайн включены трубки из высококачественной нержавеющей стали.

В Имплайн применяются бесшовные трубки. Маркировка отдельных импульсных трубок осуществляется при помощи цветового полимерного покрытия.

Стыковка трубок между собой, подключение их к датчикам КИП или пробоотборным системам осуществляется посредством обжимных или приварных фитингов.



Термоизоляция

Стандартно используется негигроскопичная стекловолоконная термоизоляция с хорошими термоизолирующими свойствами, устойчивая к температуре до +260 ^оС. В высокотемпературных системах Имплайн применяются тканые стекловолокна устойчивые к температуре до +600 ^оС.



Концевые заделки

Концы трубного пучка защищаются от проникновения влаги и разделяются на трубную и электрическую части.



Электрообогрев

Термоизолированные импульсные трубки Имплайн с электрообогревом саморегулирующимися нагревательными кабелями или кабелями с постоянным сопротивлением могут быть любой длины и разрезаться на любые отрезки. Ограничения по длине кабелей могут быть обусловлены только их техническими характеристиками и рекомендациями производителей. При этом теплопроизводительность на единицу длины остается неизменной.

Нагревающие кабели из системы Имплайн могут использоваться так же, как защита от замерзания присоединительной арматуры, вентильных блоков и фитингов. Это исключает необходимость применения дополнительной отопительной ленты и, соответственно, отдельной электрической цепи.



Водо- парообогрев

Термоизолированные импульсные трубки Имплайн с водо- парообогревом представляют собой альтернативу электрообогреву. Нагревательным элементом служит дополнительная трубка из меди (стандартно) или любого другого материала. В качестве теплоносителя могут использоваться различные жидкости и пар.

Решения на базе Имплайн позволяют снизить трудозатраты на монтаж импульсных трубок, нагревательной ленты и утеплителя. Также данные решения позволяют избежать некоторых фаз монтажа, таких как: подготовка, резка, приспосабливание, установка внешней защитной оболочки, изгибание и монтаж отдельных трубок, греющего кабеля, термоизоляции. Несколько отдельных трубок могут обобщаться в пучок труб, что значительно ускоряет процесс монтажа и в разы уменьшает используемую площадь по сравнению с площадью, занимаемой трубками, проведенными по отдельности. При использовании решения Имплайн экономятся монтажные элементы и все трудозатраты, связанные с их установкой. Работать с неразрывно связанной внешней оболочкой намного проще, чем вручную монтировать металлические манжеты из жести. Свитые вместе электрические и измерительные линии снижают издержки на отдельную инсталляцию. Термоизолированные импульсные трубки Имплайн не требуют послемонтажного обслуживания.

К монтажу допускаются лица, прошедшие инструктаж по технике безопасности при производстве работ. Дополнительной квалификации и навыков не требуется.

Монтаж трубок Имплайн рекомендуется осуществлять в температурном диапазоне от -50 ^оС до +50 ^оС.



Размотка

Катушку с термоизолированными импульсными трубками Имплайн необходимо разместить на стенде подачи, позволяя катушке свободно вращаться. Трубка скатывается с катушки на пол или другую поверхность. Это оставляет легкий изгиб, который может быть сглажен рукой. Также можно использовать вторую катушку меньшего размера, чтобы выпрямить трубку пока она разматывается.



Отрезка

После проведения замеров необходимой длины на объекте термоизолированные трубки Имплайн нарезаются на отдельные отрезки нужной длины.



Гибка

После нарезки трубки изгибаются при помощи ручных или механических трубогибов. При изгибании трубок необходимо руководствоваться рекомендованными радиусами изгибов, указанными в руководстве по монтажу.



Установка

Термоизолированные импульсные трубки Имплайн в большинстве случаев по установке схожи с прокладкой электрических кабелей. Системы Имплайн необходимо направлять вдоль имеющихся конструкций или кабельных проводок для обеспечения поддержки. Трубные системы Имплайн должны монтироваться с уклоном, обеспечивающим сток жидкостей, конденсата и отвод газов (воздуха). При монтаже систем Имплайн необходимо избегать прокладки их рядом с теплоизлучающими объектами. Также необходимо учитывать максимально допустимую внешнюю температуру внешней оболочки и рекомендуемые промежутки между опор.

Поддержка и подвеска систем Имплайн должны иметь большую площадь поверхности, чтобы избежать повреждения оболочки. В качестве поддержки могут быть использованы кронштейны, зажимы, пластиковые и металлические планки, уголки и кабельные лотки.



Разделка

После изгибов и до точки подключения должно быть обеспечено 30-50 см прямого участка термоизолированной трубки Имплайн для разделения системы на трубную и электрическую части. На данном этапе необходимо снять внешнюю оболочку на 30-50 см и удалить термоизоляцию. Далее необходимо разделить греющий кабель для последующего монтажа концевых заделок. Также для монтажа фитингов на импульсные трубки необходимо предварительно обработать данные трубки инструментом для снятия заусенцев.



Оконцевание

После разделения системы Имплайн на трубную и электрическую части необходимо защитить термоизоляцию от воздействия окружающей среды. Для этого применяются термоусаживаемые разделительные колпачки. Следующим этапом является оконцевание греющего кабеля и монтаж фитингов на импульсные трубки.



Подключение

Завершающим этапом является подключение подготовленной системы Имплайн к приборам и пробоотборникам, а также подключение греющего кабеля к питанию.



Транспортировка

Термоизолированные импульсные трубки Имплайн большой длины транспортируются на бухтах при помощи подходящего транспортного средства. Погрузочно-разгрузочные работы осуществляются при помощи адаптированного транспортного средства. На складе или строительной площадке допускается перекатывание бухты на небольшие расстояния в указанном на ней направлении. Для защиты от повышенного механического повреждения на бухты монтируется специальная обрешетка.

При транспортировке и хранении концы термоизолированных импульсных трубок Имплайн должны быть оконцованы термоусаживаемыми колпачками.



Хранение

Бухты, находящиеся на хранении или оставленные на стройплощадке, необходимо защищать от повреждений и некомпетентного использования. Концы системы Имплайн необходимо защищать от проникновения грязи и влаги. Если обрезается часть трубной системы, то концы оставшейся части заново запечатываются. Пригодные для использования отрезки нужно оставлять на заводской бухте или на другой бухте с достаточным внутренним диаметром (диаметр должен соответствовать минимально допустимому радиусу изгиба для данного типа системы Имплайн).

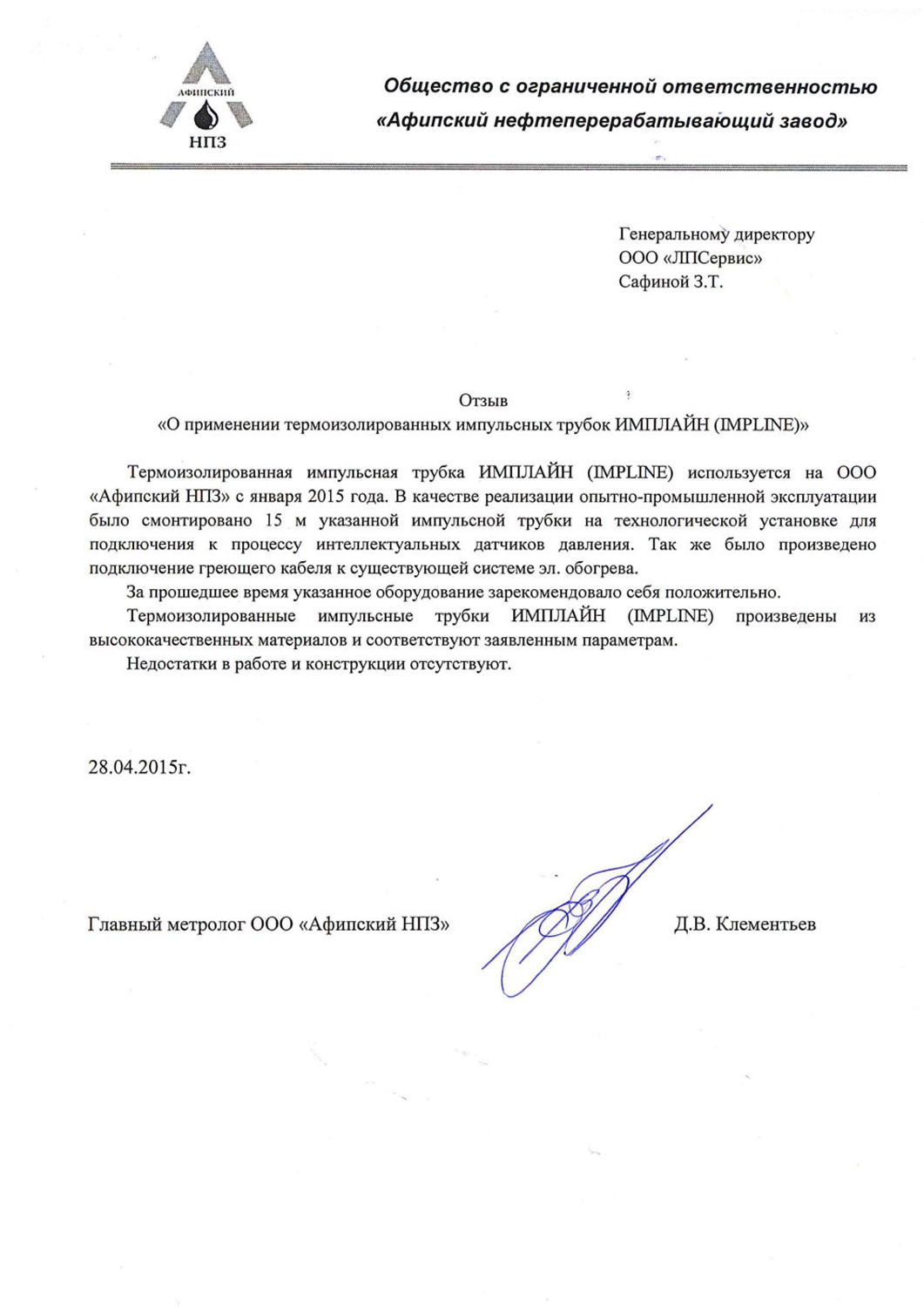

Отзывы
