Датчики уровня









Заказать датчики уровня можно на сайте или в офисе нашей головной компании АО «Трастинтек».

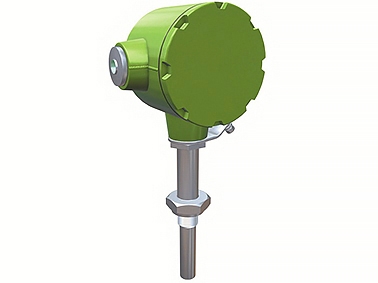

Датчик уровня жидкости ультразвуковой СИНТЕКОН-100 со стержневым чувствительным элементом





  • Высокая механическая прочность.
  • Оптимален для установки в трубопроводах.
  • Минимальная рабочая плотность 450 кг/м3.
  • Прибор легко очищается.
  • До 16 точек контроля.
  • Давление рабочей среды 35 МПа.
  • Погружная часть прибора из нержавеющей стали.
  • Возможность изготовления ЧЭ из кислотостойкой стали.



Устанавливается на емкости для контроля уровня в заранее заданной точке.

Конструкция прибора позволяет определять от 1 до 16 точек контроля среды. Благодаря выносу электронной части сигнализатора за пределы рабочей зоны к корпусу, а следовательно и за пределы высоких (низких) температур при помощи волновода, возможна работа со средами при экстремальных температурах. Подстройка под конкретную температуру производится уменьшением или увеличением высоты стойки сигнализатора.

Прибор предназначен для работы в емкостях с простыми средами, для контроля нефтепродуктов. газовых конденсатов, а также различных сред с плотностью от 450 кг/м3.

При использовании модификации с чувствительным элементом из стали 10Х17Н13М2Т появляется возможность работы с большим спектром химически-агрессивных веществ. Чувствительный элемент датчика обладает высокой механической прочностью, а также легко поддается очистке от загрязнений (при необходимости).



Технические характеристики



Температура рабочей среды




от -196 до +400 °С (до + 550 °С в специальном исполнении)

Давление рабочей среды

от 0 до 35 МПа (на давления свыше 25 МПа конструкция прибора может отличаться от стандартной)

Минимальная плотность рабочей среды

450 кг/м3 (возможно исполнение прибора на меньшие плотности)

Диапазон температур окружающей среды

от -55 до +75 °С

Количество точек контроля

до 16

Длина погружной части

30 - 8000 мм

Высота стойки

от 60 мм

Узел уплотнения
  • Штуцер, внешняя резьба
  • Накидная гайка, внутренняя резьба
  • Фланцевое (заглушка фланцевая или глухой фланец)
  • Специальное исполнение по предварительному согласованию





Чувствительный элемент

Кольцевой, встроенный в стенку трубы. Диаметр 14, 16 или 20 мм

Расположение прибора на объекте

Произвольное

Напряжение питания
  • Номинальное 24 В (допустимое Exd - 18-32 В, Exia - 18-28 В)
  • По стандарту NAMUR





Потребляемый ток



  • Не более 50 мА
  • По стандарту NAMUR не более 3 мА





Время задержки срабатывания сигнализатора, (настраиваемое, имеются DIP-переключатели па плате прибора)

0,1 - 10 с

Виды выходных сигналов
  • Релейный выход SPDT или DPDT (для одной и для двух точек контроля), от 3 до 16 точек присутствует 1 реле – уставка
  • Двухпроводная система (4/20 или 8/16 или 7/14 мА)
  • Трехпроводная 4/20 (от трех до 16 ми точек контроля)
  • NAMUR (для одной точки контроля)
  • Специальный сигнал





Напряжение, коммутируемое выходным ключом сигнализатора

от 14 до 28 В, при токе не более 100 мА

Взрывозащита


  • Без средств взрывозащиты
  • 1 Ex d llC T6 Gb X (взрывонепроницаемая оболочка)
  • -0 Ex ia llC T6 Ga X (искробезопасная цепь)





Материал сигнализатора контактирующий с рабочей средой
  • Нержавеющая сталь 12Х18Н10Т
  • Специальное исполнение для агрессивных сред из Ст. 10Х17Н13М2Т





Материал и вид корпуса
  • Алюминиевый сплав (стандарт)
  • Нержавеющая сталь 12Х18Н10Т (или аналог)
  • Нержавеющая сталь, корпус компактный 12Х18Н10Т (или аналог) для прибора с одной точкой контроля





Степень защиты корпуса

IP67

Исполнение
  • Стандартное (гарантия 2 года, срок службы 12 лет)
  • Усиленное (гарантия 3 года, срок службы 20 лет)

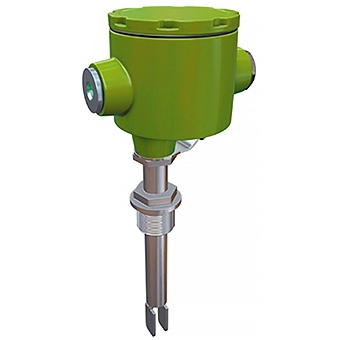

Датчик уровня жидкости ультразвуковой СИНТЕКОН-100-В с вилочным чувствительным элементом



  • Максимально-универсальный сигнализатор уровня.
  • До четырех точек контроля.
  • Минимальная рабочая плотность 300 кг/м3.
  • Температура рабочей среды от -196 до +400 °С.
  • До 4х точек контроля.
  • Давление рабочей среды 35 Мпа.
  • Погружная часть прибора из нержавеющей стали.



Предназначен для работы со средами с минимальной плотностью от 300 кг/м3.

Основной областью применения является определение сжиженных газов, таких как природный газ (СПГ) и широкая фракция легких углеводородов (ШФЛУ).

Прибор может иметь от одной до четырех точек контроля в зависимости от исполнения.

Для модификаций с одной и двумя точками контроля подключение производится по двухпроводной схеме «токовая петля» и перекидное реле на одну или две точки соответственно. В свою очередь на приборах с тремя и четырьмя детектируемыми уровнями предусмотрен выходной сигнал 4/20 мА, трехпроводная схема и перекидное реле на одну из точек контроля.

Чувствительный элемент изготавливается из нержавеющей стали 12Х18Н10Т, вследствие чего устойчив к физическим, химическим и температурным воздействиям. Немаловажным преимуществом СИНТЕКОН-100-В является простота очистки чувствительного элемента.

Прибор может изготавливаться с двумя видами чувствительных элементов:

  • стандартная вилочка (исполнение для большинства контролируемых сред);
  • в виде высокочастотной вилочки (исполнение прибора для контроля уровня в средах с повышенным содержанием свободного газа).



Технические характеристики



Температура рабочей среды




от -196 до +400 °С (до + 550 °С в специальном исполнении)

Давление рабочей среды

от 0 до 35 МПа (на давления свыше 16 МПа конструкция прибора может отличаться от стандартной)

Минимальная плотность рабочей среды

300 кг/м3

Диапазон температур окружающей среды

от -55 до +75 °С

Количество точек контроля

до 4

Длина погружной части

60 - 8000 мм

Высота стойки

от 60 мм

Чувствительный элемент

Выполнен в виде вилки

Узел уплотнения
  • Штуцер, внешняя резьба
  • Накидная гайка, внутренняя резьба
  • Фланцевое (заглушка фланцевая или глухой фланец)
  • Специальное исполнение по предварительному согласованию



Расположение прибора на объекте

Произвольное

Напряжение питания

Номинальное 24 В (допустимое Exd - 18-32В, Exia - 18-28В). По стандарту NAMUR

Потребляемый ток

Не более 50 мА (при исполнении высокочастотной вилочки не более 60 мА). По стандарту NAMUR не более 3 мА

Время задержки контроля сигнализатора (настраиваемое, имеются DIP-переключатели па плате прибора)

0,1 - 10 с

Виды выходных сигналов
  • Релейный выход SPDT или DPDT (для одной и для двух точек контроля), от 3 до 8 точек присутствует 1 реле – уставка
  • Двухпроводная система (4/20 или 8/16 или 7/14 мА)
  • NAMUR (для одной точки контроля)
  • Специальный сигнал



Напряжение, коммутируемое выходным ключом сигнализатора

от 14 до 28 В, при токе не более 100 мА

Взрывозащита
  • Нет взрывозащиты
  • 1 Ex d llC T6 Gb X (взрывонепроницаемая оболочка)
  • 0 Ex ia llC T6 Ga X (искробезопасная цепь)



Материал сигнализатора, контактирующий с рабочей средой

Нержавеющая сталь 12Х18Н10Т

Материал и вид корпуса
  • Алюминиевый сплав (стандарт)
  • Нержавеющая сталь 12Х18Н10Т (или аналог)
  • Нержавеющая сталь, корпус компактный 12Х18Н10Т (или аналог) для прибора с одной точкой контроля



Степень защиты корпуса

IP67

Исполнение
  • Стандартное (гарантия 2 года, срок службы 12 лет)
  • Усиленное (гарантия 3 года, срок службы 20 лет)

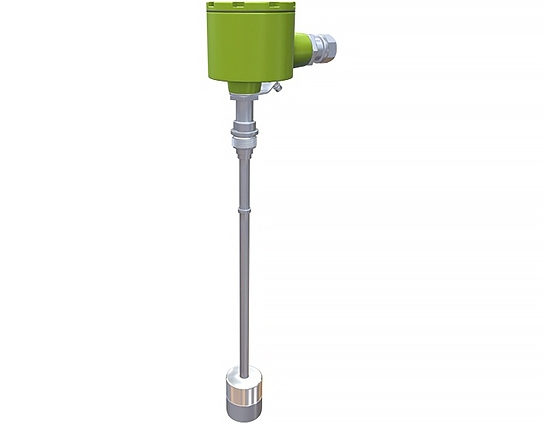

Датчик уровня жидкости поплавковый СИНТЕКОН-100-ПВ





  • Простая и надежная конструкция.
  • Выходной сигнал релейный типа «сухой контакт».
  • Не требует питания.



Датчик уровня жидкости СИНТЕКОН-100-ПВ – вертикальный чувствительный элемент. Погружная часть прибора может изготавливаться длиной до 4 метров. Модификация может иметь одну или две точки контроля.

Ключевой особенностью является отсутствие в необходимости подключения сигнализатора к питанию. Определение предельного уровня происходит вследствие замыкания геркона по достижении заданного уровня поплавком с интегрированным в него магнитом.

Так как прибор может комплектоваться для присоединения к процессу резьбовым штуцером, то предусмотрена возможность извлечения нижнего стопора поплавка, чтобы в дальнейшем снять его со штанги. После успешного монтажа прибора поплавок надевается обратно на штангу и фиксируется нижним стопором. Эта возможность предусмотрена в угоду простоты установки на объект.



Технические характеристики



Температура рабочей среды




от -20 до +75 °С

Диапазон температур окружающего воздуха




от -55 до +75 °С

Количество точек контроля




1-2

Давление контролируемого процесса




до 0,6 МПа

Расположение точек контроля




Верх, низ (двухточечное исполнение)

Чувствительный элемент




Поплавок (Ø51хL61, по предварительному согласованию)

Высота стойки




от 40 до 200 мм

Длина погружной части




от 100 до 400 мм

Узел уплотнения





  • Фланцевое соединение
  • Штуцерное соединение, внешняя резьба
  • Накидная гайка, внутренняя резьба
  • Специальное соединение (по предварительному согласованию)





Выходной сигнал




Релейный, типа «Сухой Контакт» SPDT

Напряжение коммутируемое выходным ключом сигнализатора




до 127 В, при токе не более 100 мА

Вид взрывозащиты





  • Без средств взрывозащиты
  • 1 Exd llC T6 Gb X (взрывонепроницаемая оболочка)
  • 0 Ex ia llC T6 Ga X (искробезопасная цепь)





Материал сигнализатора контактирующий с рабочей средой




Нержавеющая сталь 12Х18Н10Т (или аналог) и алюминий

Материал корпуса




Алюминиевый сплав (стандарт)

Степень защиты корпуса




IP67

Исполнение



  • Стандартное (гарантия 2 года, срок службы 12 лет)
  • Усиленное (гарантия 3 года, срок службы 20 лет)







Датчик уровня жидкости поплавковый СИНТЕКОН-100-ПГ





  • Простая и надежная конструкция.
  • Выходной сигнал релейный типа «сухой контакт».
  • Не требует питания.



Датчик уровня поплавковый горизонтальный СИНТЕКОН-100-ПГ предназначен для установки в емкости сбоку. Универсальная конструкция, в которой возможно изменение фланцевогоприсоединения. Модификация стандартно поставляется с поплавком из нержавеющей стали диаметром 51 мм с одной или двумя точками контроля.

Работа прибора осуществляется следующим образом: в следствие увеличения (уменьшения) уровня жидкости в емкости поплавок начинает движение по дуге окружности. Такое перемещение чувствительного элемента возможно благодаря креплению через подвеску к оси вращения на штанге. От крайней нижней до крайней верхней точки поплавок проходит путь в 15° по дуге. Срабатывание СЖУ-1-ПГ происходит в момент замыкания геркона поплавком с интегрированным внутрь штанги магнитом при достижении максимального (минимального) уровня контролируемой среды.



Технические характеристики



Температура рабочей среды




от -20 до +75 °С

Диапазон температур окружающего воздуха




от -55 до +75 °С

Количество точек контроля




1-2

Давление контролируемого процесса




до 0,6 МПа

Расположение точек контроля




Верх, низ (двухточечное исполнение)

Чувствительный элемент




Поплавок (Ø51хL61, по предварительному согласованию)

Высота стойки




от 40 до 200 мм

Длина погружной части




от 100 до 400 мм

Узел уплотнения





  • Фланцевое соединение
  • Штуцерное соединение, внешняя резьба
  • Накидная гайка, внутренняя резьба
  • Специальное соединение (по предварительному согласованию)





Выходной сигнал




Релейный, типа «Сухой Контакт» SPDT

Напряжение коммутируемое выходным ключом сигнализатора




до 127 В, при токе не более 100 мА

Вид взрывозащиты





  • Без средств взрывозащиты
  • 1 Exd llC T6 Gb X (взрывонепроницаемая оболочка)
  • 0 Ex ia llC T6 Ga X (искробезопасная цепь)





Материал сигнализатора контактирующий с рабочей средой




Нержавеющая сталь 12Х18Н10Т (или аналог) и алюминий

Материал корпуса




Алюминиевый сплав (стандарт)

Степень защиты корпуса




IP67

Исполнение





  • Стандартное (гарантия 2 года, срок службы 12 лет)
  • Усиленное (гарантия 3 года, срок службы 20 лет)

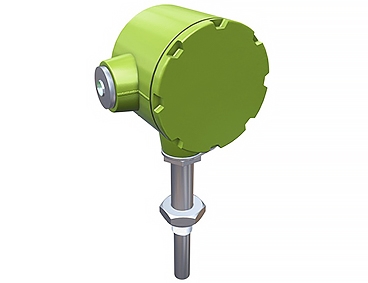

Датчик уровня жидкости ультразвуковой СИНТЕКОН-100-РС





  • Высокая механическая прочность.
  • Легко очищается.
  • Температура рабочей среды до 400 °С.
  • Давление рабочей среды до 35 Мпа.
  • Погружная часть прибора выполнена из нержавеющей стали.
  • Сигнализация раздела сред.



Датчик раздела сред СИНТЕКОН-100-РС предназначен для:

  • сигнализации уровня раздела между различными несмешивающимися жидкостями, например, границы между нефтью и подтоварной водой или появления воды в нижней части емкостей хранения нефтепродуктов;
  • определения качества (стабильности) технологического продукта в процессе его производства и хранения, например, углеводородов, спиртов, различных реагентов, растворителей;
  • сигнализации появления газов фракции в потоке жидкости, в частности, в патрубках насосов как индикатор опасности срыва подачи жидкости;
  • сигнализации уровня жидкости в емкостях.



Технические характеристики



Температура рабочей среды




от -196 до +400 °С (до + 550 °С в специальном исполнении)

Давление рабочей среды




от 0 до 35 МПа (на давления свыше 25 МПа конструкция прибора может отличаться от стандартной)

Диапазон температур окружающего воздуха




от -40 до +75 °С

Длина погружной части




30 до 8000 мм

Высота стойки




от 60 мм

Узел уплотнения





  • Штуцер, внешняя резьба
  • Накидная гайка, внутренняя резьба
  • Фланцевое присоединение
  • Специальное исполнение по предварительному согласованию





Чувствительный элемент




Кольцевой, встроенный в стенку трубы диаметром 14 или 16 мм

Расположение прибора на объекте




Произвольное

Напряжение питания




Номинальное 24 В (допустимое Exd - 18-32 В, Exia - 18-28 В)

Потребляемый ток




Не более 50 мА

Время контроля сигнализатора




0,1 - 10 с

Виды выходных сигналов





  • Релейный выход SPDT (уставка)
  • Трехпроводная система (4/20 мА)
  • RS485





Напряжение, коммутируемое выходным ключом сигнализатора




от 14 до 28 В, при токе не более 100 мА

Взрывозащита





  • Без средств взрывозащиты
  • 1 Ex d llC T6 Gb X (взрывонепроницаемая оболочка)
  • 0 Ex ia llC T6 Ga X (искробезопасная цепь)





Материал сигнализатора контактирующий с рабочей средой





  • Нержавеющая сталь 12Х18Н10Т
  • По запросу 10Х17Н13М2Т





Материал корпуса





  • Алюминиевый сплав (стандарт)
  • Нержавеющая сталь 12Х18Н10Т (или аналог)





Степень защиты корпуса




IP67

Исполнение





  • Стандартное (гарантия 2 года, срок службы 12 лет)
  • Усиленное (гарантия 3 года, срок службы 20 лет)

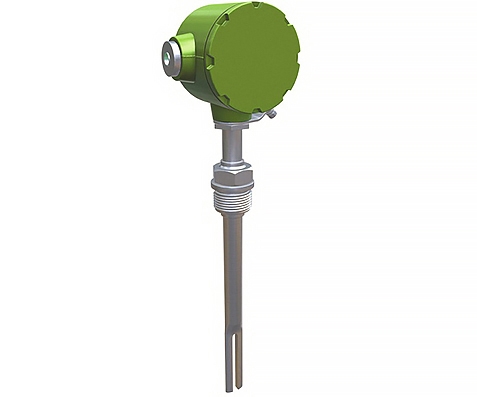

Датчик уровня вибрационный СИНТЕКОН-200





  • Высокая механическая прочность.
  • Оптимален для установки в трубопроводах.
  • Минимальная рабочая плотность 450 кг/м3.
  • Давление рабочей среды 25 МПа.
  • Погружная часть прибора из нержавеющей стали.



Предназначен для контроля уровня жидкостей или сыпучих продуктов в открытых или закрытых, в том числе, находящихся под давлением емкостях, а также в технологических установках, промышленных установках, промышленных объектов нефтегазовой, химической, фармацевтической, пищевой и других отраслей промышленности.

Данный прибор может использоваться в качестве индикатора наличия (отсутствия) среды в контролируемом объеме на заранее заданной высоте емкости.



Технические характеристики



Температура рабочей среды




от -120 до +300 °С

Давление рабочей среды




от 0 до 25 МПа

Минимальная плотность рабочей среды




450 кг/м3 (возможно исполнение прибора на меньшие плотности)

Диапазон температур окружающей среды




от -65 до +75 °С

Длина погружной части




60 - 4000 мм

Узел уплотнения






  • Штуцер, внешняя резьба
  • Накидная гайка, внутренняя резьба
  • Фланцевое (заглушка фланцевая или глухой фланец)
  • Специальное исполнение по предварительному согласованию





Расположение прибора на объекте




Произвольное

Напряжение питания




Номинальное 24

Потребляемый ток




не более 50 мА

Время задержки срабатывания сигнализатора, (настраиваемое, имеются DIP-переключатели на плате прибора)




0,1 - 10 с

Виды выходных сигналов






  • SPDT 24 В (От 14 до 28 В, при токе не более 100 мА)
  • Токовая петля 8/16 мА
  • Специальный сигнал





Взрывозащита






  • Без средств взрывозащиты
  • 1 Ex d llC T6 Gb X (взрывонепроницаемая оболочка)
  • 0 Ex ia llC T6 Ga X (искробезопасная цепь)





Материал сигнализатора контактирующий с рабочей средой






  • Нержавеющая сталь 12Х18Н10Т
  • Специальное исполнение для агрессивных сред из Ст. 10Х17Н13М2Т





Материал и вид корпуса






  • Алюминиевый сплав (стандарт)
  • Нержавеющая сталь 12Х18Н10Т (или аналог)





Степень защиты корпуса




IP67

Исполнение






  • Стандартное (гарантия 2 года, срок службы 12 лет)
  • Усиленное (гарантия 3 года, срок службы 20 лет)




Распечатать
ПРОДУКЦИЯ
